模擬變送器
稱重變送器
技術指標：
|
輸入信號 |
全橋式應變傳感器（稱重測力傳感器） |
單位 |
|
最大橋路輸入阻抗 |
2 |
KΩ |
|
輸入靈敏度 |
1．5~2.1 |
mV/V |
|
傳感器激勵電壓 |
5 |
VDC |
|
負載能力 |
87（四只350歐姆傳感器并聯） |
Ω |
|
工作電源 |
18~26，0~5V輸出及4~20mA輸出 |
VDC |
|
精度 |
0.3 |
%FS |
|
溫度特性 |
優于100 |
ppm |
|
工作溫度 |
0~50 |
℃ |
|
質量 |
90 |
g |
|
外形尺寸 |
110*80*34（安裝孔中心距：96） |
mm |
接線：
|
端子號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
定義 |
傳感器端 |
供電及信號輸出 |
||||||||
|
激勵正 |
信號正 |
信號負 |
激勵負 |
屏蔽 |
屏蔽 |
公共端 |
電壓輸出 |
電流輸出 |
電源正 |
|

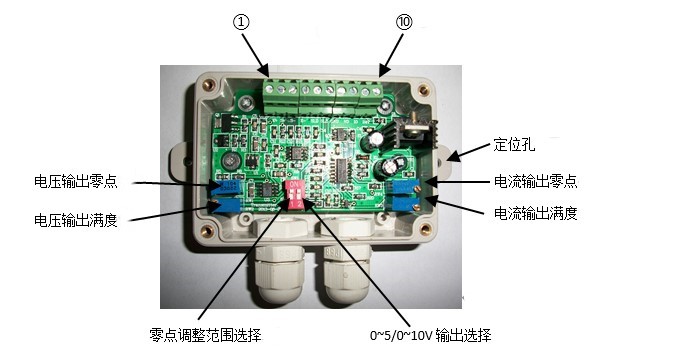

說明：電位器向右調整信號變大，反之變小。開關1選擇為ON時，零點調整范圍大，否則調整范圍偏小；開關2選擇為ON時，輸出電壓0~10V，反之輸出電壓0~5V。
調試說明
- 調試準備
傳感器的電源正、信號正、信號負、電源負分別接放大器的E+、S+、S-、E-。放大器的供電電壓為24V/0.5A，電源正接放大器的24V（10腳），電源負接放大器的GND（7腳）。
- 電壓輸出調整
1、使傳感器空載，調整電壓輸出零點電位器RW1,使輸出（VO與GND之間）電壓為0V。
2、放上一定重量的砝碼（砝碼重量用A表示，傳感器滿量程用B表示。砝碼重量應大于傳感器量程的30%），調整電壓滿度電位器RW2，使輸出電壓為A/B*5（電壓輸出0~5V）或A/B*10（電壓輸出0~10V）。比如傳感器為8kg，放的砝碼為4kg，則應使輸出電壓為4/8*10=5V。
3、用不同重量的砝碼驗證輸出（砝碼重量用A表示，傳感器滿量程用B表示），輸出電壓應為A/B*5（電壓輸出0~5V）或A/B*10（電壓輸出0~10V）。
- 電流輸出調整
- 使傳感器空載，調整電壓輸出零點電位器RW1,使輸出（VO與GND之間）電壓為0V。
2、使傳感器空載，調整電流輸出零點電位器RW4使輸出電流（IO與GND之間）為4mA。
3、放上一定重量的砝碼（砝碼重量用A表示，傳感器滿量程用B表示。砝碼重量應大于傳感器量程的30%），調整電流滿度電位器RW3，使輸出電流為（4+16*A/B）mA。比如傳感器為8kg，放的砝碼為4kg，則應使輸出電流為4+16*4/8 = 12mA。
4、拿下砝碼，如果空載時不是4mA。重復2、3過程。直到空載是4mA，放上重量為A的砝碼（傳感器量程為B）輸出電流為（4+16*A/B）mA。
5、用不同重量的砝碼驗證輸出（砝碼重量用A表示，傳感器滿量程用B表示），輸出電流應為（4+16*A/B）mA。
注意：傳感器空載，是指傳感器上無任何重物。如果有秤盤，并且秤盤重量較大（大于傳感器滿量程的10%），零點可能調不到4mA。
