DSL-3B內螺紋輪輻式傳感器
產品特點：
DSL-3B輪輻式拉壓式傳感器，產品采用合金鋼材質，結構緊湊，采用短而高的剪切梁，安裝方便、精度高、性能穩定，抗偏載能力強，可滿足不同使用要求。
產品用途：
DSL-3B鋼制輪輻式型拉壓式傳感器，適用于汽車衡、軌道衡及各種拉壓力測量，測力設備。
|

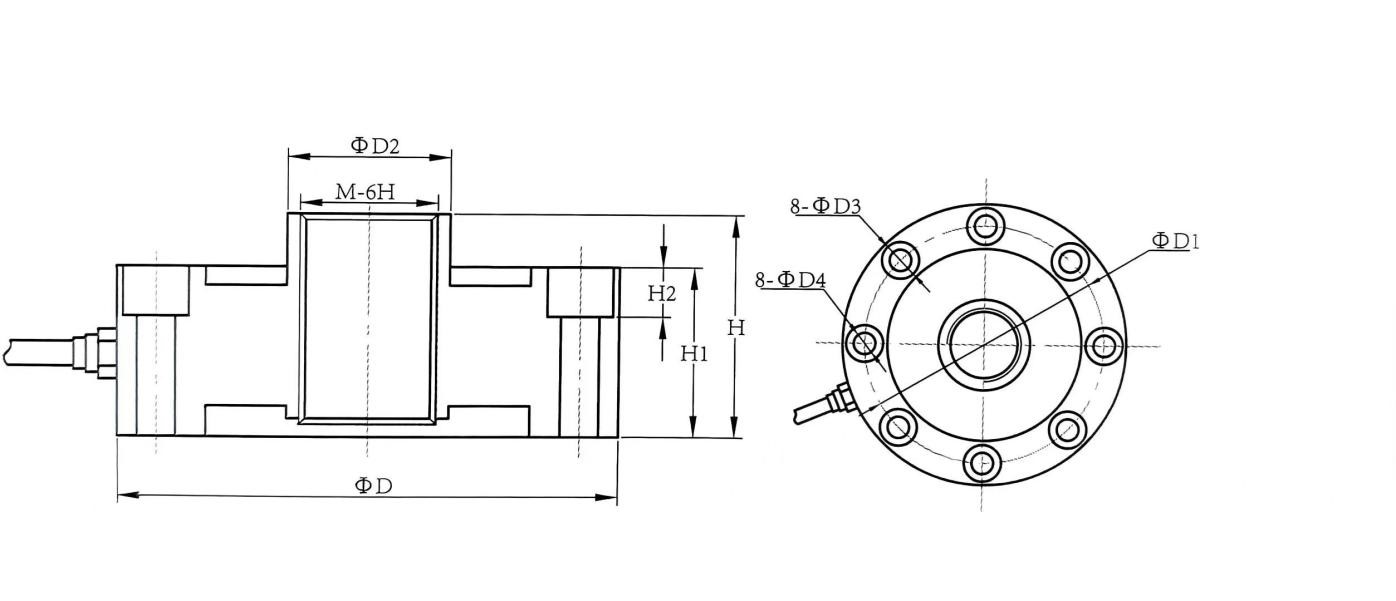

量程Capacity |
尺寸Size mm |
||||||||
|
t |
D |
D1 |
D2 |
D3 |
D4 |
H |
H1 |
H2 |
M |
|
10-20 |
121 |
102 |
39 |
16.5 |
10.8 |
54 |
48 |
8 |
M32*1.5 |
產品技術參數：
|
激勵電壓 |
10-15V（AD/DC） |
額定輸出溫度系數 |
±0.02FS/10℃ |
|
靈敏度輸出 |
2.0 3.0±0.010mv/v |
輸出電阻 |
350±3 700±3 |
|
零點輸出 |
±1.00FS |
輸入電阻 |
385±10 765±15 |
|
非線性 |
±0.03FS |
絕緣電阻 |
≧5000M |
|
滯后 |
±0.02FS |
溫度補償系數 |
-10-+50℃ |
|
重復性 |
±0.02FS |
使用溫度范圍 |
-20-+60℃ |
|
蠕變（30分鐘） |
±0.02FS |
安全過載負荷 |
150%FS |
|
零點溫度系數 |
±0.02FS/10℃ |
接線方式 |
電源：紅（+）黑（-）信號：綠（+）白（-） |
圖片與實物略有差異，以實物為準/濟南洋達保留隨時更改、撤銷產品型號、規格的權利，恕不另行通知。
